Описание Larvue SM620 - стоматологический операционный микроскоп с плавной регулировкой увеличения | MediWorks (Китай)

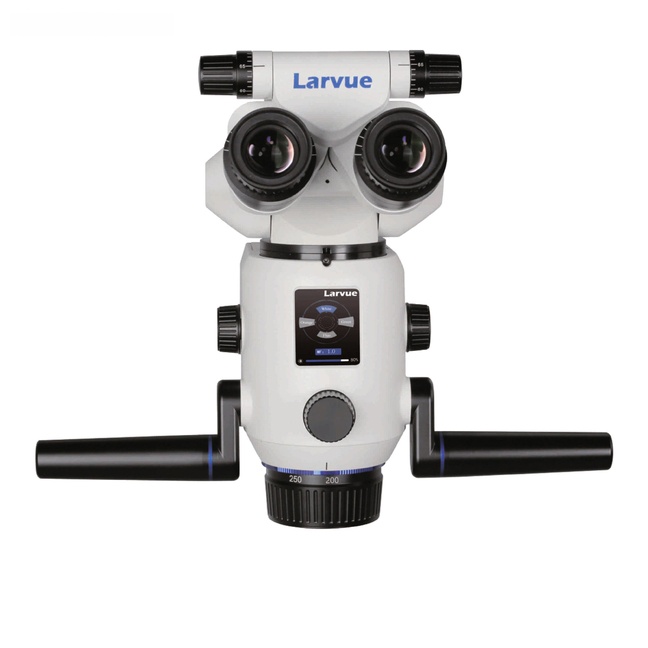

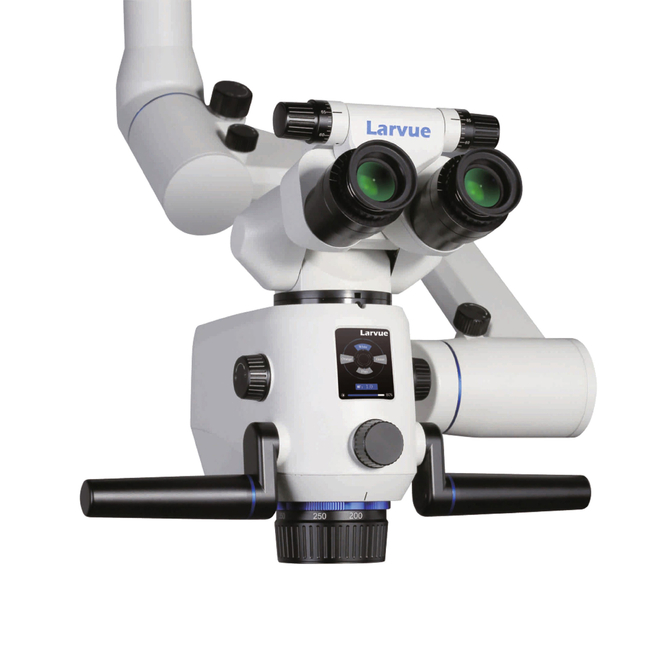

Larvue SM620 - стоматологический операционный микроскоп с плавной регулировкой увеличения и LED-подсветкой.
Преимущества:
- Встроенный цветной дисплей показывает выбранный режим освещения, уровень яркости и степень увеличения
- Широкоугольные окуляры с увеличением х12.5
- Система плавного изменения увеличения в диапазоне 0.4х-2.4х
- Возможность регулировки межзрачкового расстояния 52-75 мм
- Возможность настройки диоптрий +/- 7D
- Апохроматические линзы с многослойным оптическим покрытием от немецкой компании Schott
- Поворотный тубус на 180° обеспечивает выбор эргономичной позиции для врача любого роста
- Ротационное кольцо в комплекте с бинокулярным экстендером дает возможность вращения окуляров
- Удлинитель бинокулярного тубуса со встроенным делителем луча, адаптер для цифровых камер Sony, Nikon и Canon
- Вариоскоп 220-320 мм позволяет изменять фокусное расстояние без перемещения головы
- Плавное балансировочное плечо позволяет с легкостью управлять движениями микроскопа
Легкий выбор режима освещения
Микроскоп оснащен мощной LED подсветкой с цветовой температурой 5700К, а также несколькими светофильтрами.
Белый свет
Превосходная цветопередача и равномерное световое пятно, благодаря использованию лучшего медицинского светодиодного освещения.
Оранжевый фильтр
Препятствует слишком быстрому затвердеванию материала.
Зеленый фильтр
Используется для визуализации мелких кровеносных сосудов и кровотечений.
Флуоресцентный режим (опция)
Используется для эффективного обнаружения кариеса. Подсвечивает кариозные полости красным цветом. Помогает также определить, полностью ли удален кариес из полости.
Программное обеспечение:
Система управления изображениями

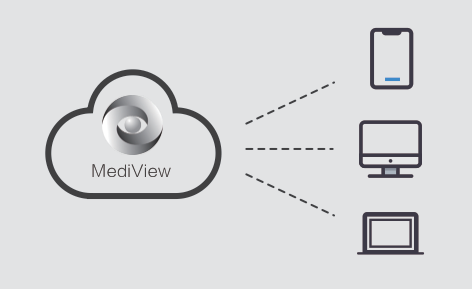

Программное обеспечение Mediview имеет интеллектуальный и простой в управлении интерфейс. Для записи терапевтического процесса оно подключается к цифровому модулю микроскопа через HDMI кабель или беспроводным способом. Также с его помощью можно сохранять все файлы в базу данных для удобного просмотра.
Сравнение изображений
На одном экране могут выводиться два или четыре изображения с функцией поиска и редактирований, что удобно для коммуникации с пациентом, образовательных целей, исследования и т.д.
Телемедицина
Стоматологи могут легко просматривать изображения и диагнозы на расстоянии, а также консультировать пациентов по поводу дальнейшего лечения в трудных случаях
Базовая комплектация:
- Наклонный бинокулярный тубус
- Широкоугольные бинокуляры с увеличением 12.5x
- Диодный свет 5700К, диаметр светового пятна 70-250 мм
- Вариоскоп 220-320 мм
- Оранжевый и зеленый фильтр
- 120° Балансировочное плечо
- Блок плавного увеличения в диапазоне 0.4х-2.4х
Дополнительная комплектация:
- Режим флуоресценции
- Вариоскоп 220-450 мм
- Делитель луча 20:80
- Делитель луча 50:50
- Экстендер для бинокуляров с изгибом 30°
- Экстендер для бинокуляров с изгибом 30° и делитель луча
- Ротационное кольцо на бинокуляры 25°
- Экстендер для бинокуляров, Делитель луча, Ротационное кольцо, Встроенная камера 4К
- Фотоадаптер к фотоаппарату Nikon
- Фотоадаптер к фотоаппарату Canon
- Фотоадаптер к фотоаппарату Sony
- Ирисовая диафрагма
- Защита для объектива от брызг
